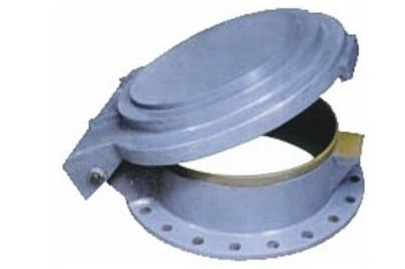

真空壓力釋放閥

一、概述：
真空壓力釋放閥是用于火力發電、建材、冶金、化工等行業的粉粒體貯倉頂部所用的保護裝置。在充氣排氣和不正常的溫度變化時，保護貯倉不受過量的正壓和負壓影響。本設備應用于庫頂，在庫內壓力超過正常范圍時即自動打開，進行泄壓，作為壓力保護用。

二、工作原理：
      閥靜止位置（密封）時：當貯倉或灰?guī)靸?nèi)壓力維持在閥選定的壓力值內時，閥
蓋保持靜止位置。由于貯倉或灰?guī)靸?nèi)壓力產生一個力作用于柔性隔膜，頂面使隔膜緊密接觸到閥座上，從而達到密封。閥壓力釋放時：當貯倉或灰?guī)靸?nèi)壓力增長到閥選定的壓力值時，倉內壓力克服閥座蓋（件7）重量，將閥蓋從閥座上舉起，同時壓力釋放，直至貯倉或灰?guī)靸?nèi)壓力降到與閥所選定的壓力值相同時，閥蓋再回到正常位置。閥真空釋放時：當貯倉或灰?guī)靸?nèi)壓力低于大氣壓時，在貯倉或灰?guī)靸?nèi)產生真空，當真空值降到與閥選定的真空值時，由于大氣壓作用到隔膜上，舉起真空環到浮動位置，此時空氣進入貯倉或灰?guī)靸?nèi)，直到其內部真空值小于選定值時，真空環回到正常位置靠在隔膜上。

三、真空壓力釋放閥的主要特點:
        1、本設備采用大通徑的排氣口（508mm）,排氣口上蓋采用鋁合金，重量輕，對壓力變化反應靈敏。利用閥蓋重量來設定開啟壓力,即使通過長期工作,也能確保開啟壓力正確可靠。
      2、采用鋁合金和鑄鐵結構，耐腐蝕，耐老化。
      3、結構簡單，正常工作中無維修工作量。
       4、真空釋放閥動作靈活可靠。

四、技術參數:
       入口尺寸 508mm 標準透氣值
     真空 7.69×10-3 Kgf/cm2 壓力 2.2×10-3
透氣值真空 8.8×10-3 Kgf/cm2 壓力26.36×10-3
      閥壓力釋放時：當貯倉或灰?guī)靸?nèi)壓力增長到閥選定的壓力值時，倉內壓力克服閥座蓋（件7）重量，將閥蓋從閥座上舉起，同時壓力釋放，直至貯倉或灰?guī)靸?nèi)壓   力降到與閥所選定的壓力值相同時，閥蓋再回到正常位置。
       構造：真空壓力釋放閥由平蓋、彈簧環、活動環、隔膜、擋圈彈簧、擋圈、閥蓋、閥座等組成。
